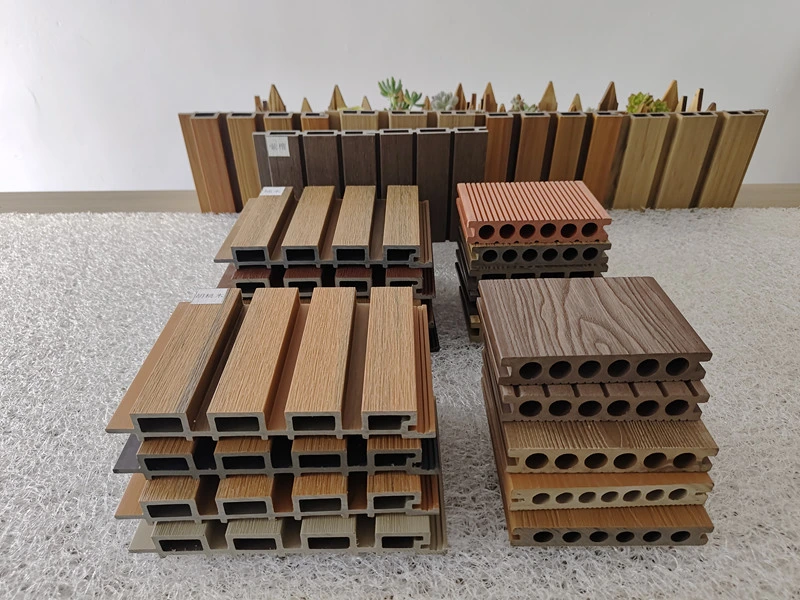

Formel och material för WPC-produktion från plastavfall

Materialnamn

Funktion och anteckningar

Formel kvantitet

PE/PP-plast (återvunna flingor eller granulat)

 tjänar som den primära polymermatrisen i trä-plastkompositprofilen, fungerar för att binda träpulvret och andra fyllmedel till en sammanhängande struktur samtidigt som den ger den nödvändiga termoplastiska bearbetbarheten och segheten till slutprodukten.

25-30 %

Träpulver

 som fungerar som det huvudsakliga biobaserade förstärkande fyllmedlet i kompositen, kan avsevärt minska produktionskostnaden för den färdiga profilen samtidigt som produktens styvhet och dimensionsstabilitet förbättras. Det härrör i allmänhet från skogsbearbetningsrester eller jordbruksavfall, vilket är i linje med riktningen för cirkulärt utnyttjande av resurser med lågt koldioxidutsläpp.

50-70 %

CaCo3

 som vanligtvis används som ett oorganiskt fyllmedel i formeln, kan ytterligare reducera materialkostnaden, förbättra värmebeständigheten och ytrepshållfastheten hos den färdiga profilen och justera produktens totala krympningshastighet under extruderingsformning.

0-10 %

Kopplingsagent

som fungerar som en kompatibilisator mellan den organiska polymermatrisen och oorganiska fyllmedel/biomassafyllmedel, kan effektivt förbättra gränsytbindningskraften mellan två faser med olika polariteter, undvika problemet med ojämn spridning av fyllmedel och minska produktens mekaniska egenskaper.

0,8-1,5 %

PE-vax

 Det är ett vanligt använt internt och externt smörjmedel vid extruderingsbearbetning, kan effektivt minska friktionen mellan polymersmältan och processutrustningen, förbättra smältans flytande under extruderingen och hjälpa den formade profilen att få en jämnare yta. Det påverkar inte produktens mekaniska egenskaper nämnvärt när det tillsätts inom ett rimligt intervall

1,2-2,0 %

Stearinsyra

Det är ett traditionellt lågkostnadssmörjmedel i extruderingsbearbetning, kan spela en bra roll för att främja smältfrigöring i extruderingssystemet, samarbeta med andra smörjmedel som PE-vax för att justera formelns totala smörjbalans och bidra till att förbättra ytglansen på den extruderade profilen. Det används i stor utsträckning i olika modifierade polyolefinextruderingsformler

1,5-2 %

Pigment (valfritt)

Det används huvudsakligen för att förse den slutliga extruderade produkten av WPC-kärnskiktet med specifika färger för att möta olika utseendebehov.

 för anpassad färg

Anti UV-medel (valfritt)

Det är en valfri tillsats för WPC-kärnskiktsformuleringar, som huvudsakligen används för att förbättra väderbeständigheten hos den färdiga produkten. Det kan bromsa nedbrytningen och åldrandet av polymermaterial som orsakas av ultraviolett strålning när produkten används i utomhusmiljöer och effektivt förlänga livslängden för WPC-produkten. Det läggs vanligtvis till när produkten har långvariga krav för utomhusbruk

Anpassad 0,1-0,3 %

Antisyremedel (valfritt)

Det är en funktionell tillsats som effektivt kan hämma den oxidativa nedbrytningen av polymermatrisen under högtemperatursträngsprutning och långtidsservice, vilket förhindrar att den färdiga produkten uppstår problem som sprödhet, sprickbildning och prestandaförsämring orsakad av oxidation. Det kan samarbeta med anti-UV-medel för att gemensamt förbättra åldringsbeständigheten hos WPC-produkter, som är en vanlig tillsats i utomhusträ-plastformler.

Anpassad 1-3 %

Co-extruderingsmaterial (valfritt)

Det är det nödvändiga materialet för WPC samextruderingsprocessen, som vanligtvis tillverkas av kärnbasmaterial, pigment och kemiska tillsatser. Jämfört med konventionella WPC-material kan samextruderingsmaterial förse produkten med en mer reptålig, fläckbeständig och väderbeständig yta genom integrerad samextruderingsgjutning, vilket ytterligare kan förbättra produktens totala serviceprestanda och livslängd.

För samextrudering yttre hållbart lager, 0,5-1,2 mm tjocklek
