Yongte Extruder Elstyrskåp optimerade kvaliteten och designen

Yongte Extruder Electrical Control Cabinet: Fördelar och nyckelfunktioner

Övergripande struktur och layout

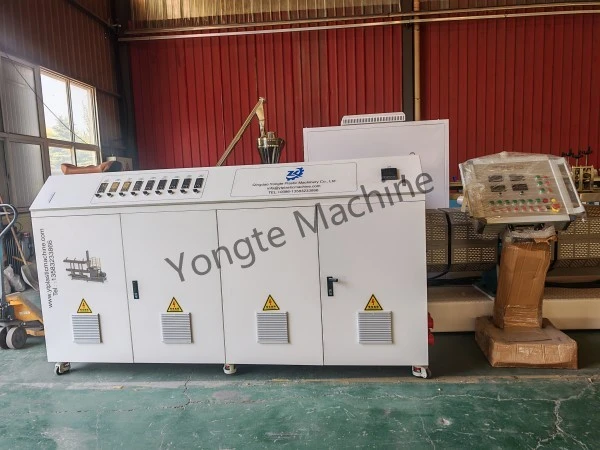

Yongtes elektriska styrskåp för plastextruders är ett styrsystem av industriell kvalitet som är designat specifikt för Yongte plastextruderingslinjer. Det ger kraftfördelning, logisk kontroll, signalöverföring och säkerhetsskydd för hela extruderingssystemet.

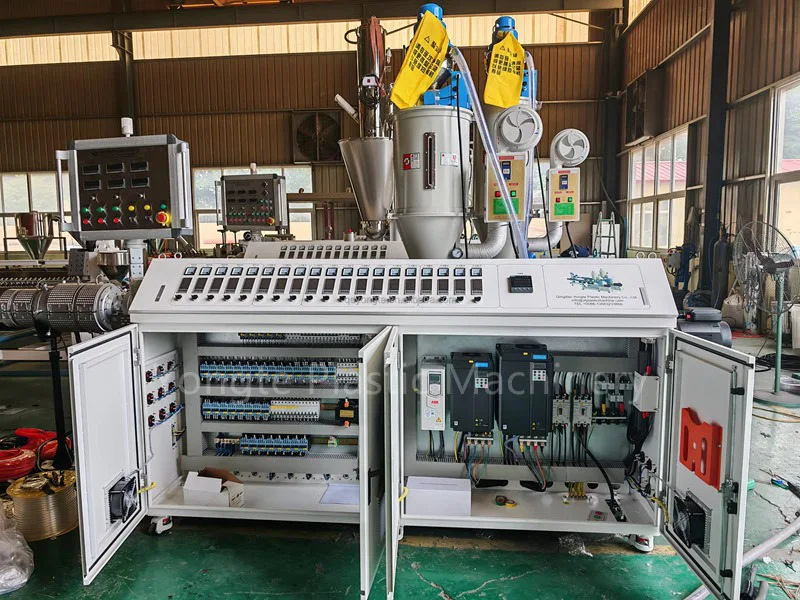

Höjdpunkter i layoutdesign

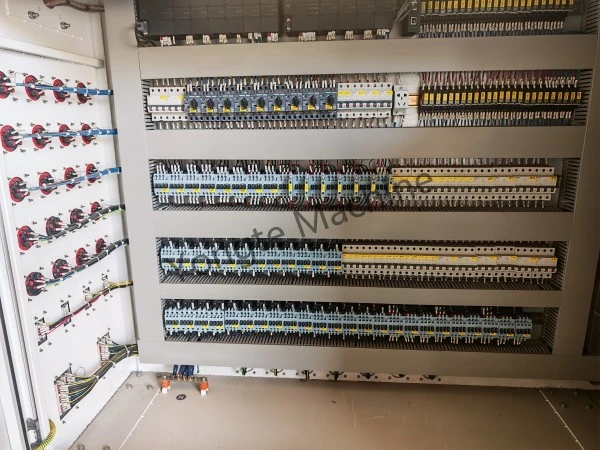

- Layered Modular Layout: Skåpet har en horisontell zonindelning i flera lager, arrangerad uppifrån och ned enligt följande:

- Toppskikt: PLC och styrmoduler; plintar (signalledningsområde)

- Mellanskikt: Huvudströmbrytare, grenluftbrytare, kontaktor/relägrupper

- Nedre lager: mellanreläer med hög densitet; plintar (I/O-signalområde)

- Vänster sida: Kabelintag/uttag; jord- och potentialutjämningsterminaler

- Tydlig zonindelning och fysisk åtskillnad av ström- och kontrollkretsar: Högströmsströmkomponenter (t.ex. huvudbrytare, kontaktorer) är fysiskt isolerade från lågspänningskontrollelement (t.ex. reläer, signalklämmor) för att eliminera elektromagnetiska störningar och förenkla underhållet.

- Standardiserad kabeldragning och förstklassigt hantverk: Alla kablar är färgkodade (enligt industristandarder – röd (L1), blå (L2), gul (L3), svart (neutral) och grön/gul (jord) - för ström- och styrkretsar. Plintarna är enhetligt numrerade och kablarna är ordnade och säkra för att uppfylla stränga elektriska krav.

1. Kärnfördelar och tekniska funktioner

Hög tillförlitlighet och säkerhet

- Omfattande skyddssystem:

Flerstegs luftströmbrytare och kretsbrytare ger koordinerat överbelastnings-, kortslutnings- och jordfelsskydd (läckage) för både huvudströmförsörjningen och individuella grenlaster – förhindrar kaskadfel och säkerställer driftskontinuitet i hela systemet.

Högspänningsvarningsetiketter är fästa på skåpets utsida, och skåpdörren har en säkerhetsspärr som automatiskt stänger av strömmen vid öppning – helt kompatibel med GB/T 5226.1 och andra internationella industrisäkerhetsstandarder.

En oberoende jordande kopparskena är installerad vid skåpets bas, vilket säkerställer tillförlitlig, lågimpedans jordning av alla interna utrustningskapslingar för att mildra statisk urladdning och läckagerisker.

- Högspecifikt komponentval:

Kärnkomponenter – inklusive strömbrytare, kontaktorer och reläer – kommer från ledande tillverkare av industrikvalitet (t.ex. Siemens, Schneider Electric, Chint), utvalda för exceptionell hållbarhet under frekventa start-stoppcykler och elektromagnetisk störning, vilket stöder oavbruten extruderdrift dygnet runt.

Anslutningsplintar använder högströms fjäderklämmor eller skruvliknande konstruktioner för att säkerställa robusta, vibrationsbeständiga anslutningar - vilket minimerar riskerna för att lossna, bågar eller termisk försämring under långvarig drift med hög belastning.

Modularitet och skalbarhet

- Standardiserad modulär design:

Både kraft- och kontrollkretsar följer standardiserad modulär arkitektur, vilket möjliggör snabb anpassning över olika Yongte-extruderkonfigurationer – inklusive (enkelskruv, dubbelskruv och modeller som spänner över olika motoreffektklasser – och underlättar sömlös integrering av framtida produktionslinjeuppgraderingar, t. övervakning).

- Gott reserverat utrymme:

Skåpet inkluderar generösa reserverade kopplingsplintpositioner och monteringsutrymme, vilket möjliggör flexibel expansion av I/O-signaler och strömkretsar för att tillgodose kundspecifika krav – såsom gravimetriska mätare, online-sensorer i realtid eller automatiska skärmväxlare.

Anti-interferens och driftsstabilitet

- EMC-kompatibel design:

Strikt fysisk separation mellan ström- och kontrollkablar, användning av skärmade kablar för känsliga signaler och en optimerad jordningstopologi undertrycker effektivt elektromagnetiska störningar som genereras av högeffektsenheter (t.ex. växelriktare, motorer), vilket säkerställer stabil, brusfri drift av PLC:er och HMI-skärmar och skärmar.

- Värmehantering och miljöanpassning:

Ventilationsgaller integrerade i skåpsdörrar och sidopaneler främjar naturlig konvektionskylning, bibehåller optimala driftstemperaturer för interna komponenter och förhindrar termisk åldring.

En dammförseglad skåpdesign – med packade dörrar och tätade kabelgenomgångar – säkerställer pålitlig prestanda i krävande fabriksmiljöer som kännetecknas av damm, oljedimma och mekaniska vibrationer, vilket förlänger komponenternas livslängd.

Enkel drift och underhåll

- Intuitiv interaktion mellan människa och maskin:

En inbyggd pekskärmsoperatörspanel på skåpets utsida möjliggör övervakning i realtid och entrycksjustering av kritiska extruderingsparametrar – inklusive cylindertemperatur, skruvhastighet, smälttryck och utmatningshastighet – med ett tydligt, användarvänligt gränssnitt optimerat för operatörens effektivitet.

- Snabb underhållsdesign:

Alla komponenter och kopplingsplintar är enhetligt märkta och korsreferens till det officiella elektriska schemat – vilket möjliggör snabb feldiagnos och fellösning.

Den fysiska layouten i lager gör att tekniker kan isolera och komma åt felaktiga kretsar utan omfattande demontering, vilket avsevärt minskar oplanerade stillestånd.

Den dedikerade kabelinloppszonen på vänster sida använder oberoende, dragavlastade terminaler för säker kabelförankring – vilket effektiviserar framtida omkonfigurationer eller fältmodifieringar.

Extruder-specifik anpassning

- Exakt kraftmatchning:

Kraftkretsar är konstruerade för att matcha den exakta motoreffekten, värmebelastningen och hjälpdrivningskraven för Yongte-extruders – vilket garanterar stabil, icke-fluktuerande tillförsel till värmare, huvud- och hjälpmotorer, vattenpumpar och andra kritiska belastningar – vilket eliminerar risker för överbelastning, underspänning eller fasobalans.

- Optimerad kontrolllogik:

Förladdade extruderspecifika kontrollalgoritmer stöder segmenterad cylindertemperaturprofilering, reglering av skruvhastighet med sluten slinga, synkroniserad matningskontroll och intelligent felsjälvdiagnos—skräddarsydda för de unika processkraven för olika termoplastapplikationer, inklusive WPC, PVC, PE och återvunnen PET-extrudering.

- Redundansdesign:

Kritiska kretsar – inklusive de för huvuddrivmotorn och individuella uppvärmningszoner – har inbyggt kapacitetsutrymme för att absorbera transienta lastfluktuationer och upprätthålla kontinuerlig, oavbruten produktion – även under varierande driftsförhållanden.

2. Synergifördelar med det kompletta extrudersystemet

- Integrerad systemintegration:

Skåpet är helt förkopplat och fabrikstestat i samband med extruderns huvudenhet. Alla interna kablar och funktionell driftsättning är klar före leverans – vilket endast kräver anslutning på plats av huvudströmförsörjningen för omedelbar produktionsberedskap, vilket minimerar installationstid och komplexitet på fältet.

- Mobilitet och miljöskydd:

Kraftiga hjul monterade vid skåpets bas möjliggör smidig, verktygsfri förflyttning inom verkstaden. Skåpets hölje använder korrosionsbeständig, oljebeständig pulverlackerad plåt - konstruerad för långvarig hållbarhet i industriella tillverkningsmiljöer.

- Varumärke och regelefterlevnad:

Skåpet visar tydligt Yongtes varumärkeslogotyp och officiella kontaktuppgifter. Den uppfyller helt och hållet viktiga exportcertifieringsstandarder – inklusive CE och UL – för att möta globala regelverk och efterlevnadskrav för utländska kunder.

Sammanfattning

Yongte-extruderns elektriska styrskåp är ett industriellt, mycket pålitligt och applikationsoptimerat elektriskt styrsystem. Dess kärnfördelar inkluderar:

✅ Säker och pålitlig: Skyddsarkitektur på flera nivåer, förstklassiga industriella komponenter och 24/7 driftberedskap

✅ Rationell layout: Modulär, fysisk organisation i lager; strikt separation av ström- och styrkretsar; effektiv EMI-reducering; förenklat underhållsåtkomst

✅ Hög skalbarhet: Generöst reserverat utrymme för I/O-expansion och kraftuppgraderingar – stödjer växande produktionslinjebehov och anpassade integrationer

✅ Premium hantverk: Standardiserade, färgkodade ledningar; enhetlig märkning; precisionsmontering i linje med internationella elinstallationsstandarder

✅ Hög processanpassningsförmåga: Extruderingsspecifik styrlogik och redundans – säkerställer konsekvent, stabil prestanda över olika plastbearbetningsapplikationer

Det här avancerade styrskåpet fungerar som den grundläggande garantin för stabil, effektiv och pålitlig drift av Yongte-extruders – särskilt lämpade för högtillförlitliga produktionsmiljöer, inklusive trä-plastkomposit (WPC)-linjer, plaströrssträngsprutning, plastark och profillinjer, och återvinningssystem för avfallsplast.
