20-110mm PERT Rörextruderingsmaskin

Yongtes avancerade 20-110 mm PERT Pipe Extrusion Machine är ett professionellt konstruerat extruderingssystem dedikerat till att producera polyetenrör med liten diameter med släta innerväggar och exakt måttnoggrannhet. Integrerad med automatiserade processer, energieffektiv drift och strikt kvalitetskontroll säkerställer denna linje konsekvent och överlägsen produktkvalitet för massproduktion.

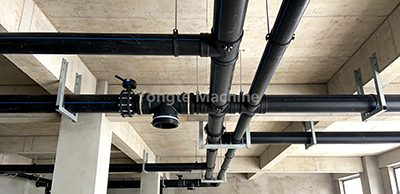

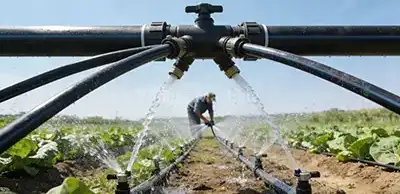

Optimerad med avancerad enkelskruvsextruderingsteknik och en anpassad skruvdesign, producerar den stabilt PERT-rör med standarddiametrar på 20/25/32/40/50/63/75/90/110 mm. Linjen används allmänt i dricksvattenförsörjningssystem, avloppsvattendränering, elektriska ledningar, vattenförsörjning och dränering för bostäder, kommunala infrastrukturprojekt och storskaliga bevattningsnätverk inom jordbruket. Den stöder både nya PERT-material och högkvalitativa återvunna material, vilket möter kundernas olika produktionsbehov.

Processflöde

1. Råmaterialblandning → PE-harts + färgförråd
2. Vakuummatning → Automatisk materialtransport
3. Material Torkning → Fukthalt ≤ 0,1 %
4. Extruder Mjukning → 180-210 ℃, SJ75/33 enkelskruvsextruder
5. Formformning → Korg/spiralstruktur munstyckshuvud för enhetlig extrudering
6. Vakuumkalibrering → 0,06-0,08MPa, exakt dimensionskalibrering
7. Flerstegs spraykylning → Vattentemperatur ＜20℃, full och jämn kylning
8. Laserutskrift → Realtidsmärkning av icke-förbrukningsmaterial av produktspecifikationer och batchinformation
9. Dragkraft → 3-15m/min stabil hastighet, spänningskontroll för att förhindra deformation
10. Skärning med fast längd → Spånfri skärning, ±1 mm precision
11. Färdig produkt Stapling → Automatisk ordnad stapling, justerbar höjd & lager

Processfördel: Helautomatisk kontinuerlig produktion säkerställer hög effektivitet, stabil rörkvalitet och minimalt materialspill, vilket ger en sömlös anslutning av alla produktionslänkar.

Produktparameter

Kärnkomponenter och detaljer

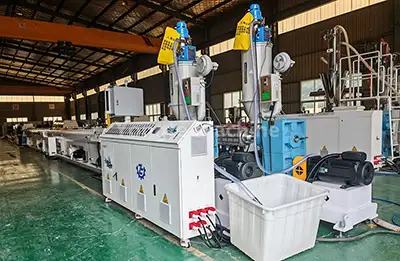

1. Material Matning & Torkning System Automatisk vakuummatare transporterar PE-material till torkbehållaren utan manuell drift Precisionstorkningsprocessen kontrollerar fukthalten under 0,1 %, eliminerar bubbeldefekter och säkerställer rörkvaliteten Stängt matningssystem förhindrar materialkontamination och dammläckage

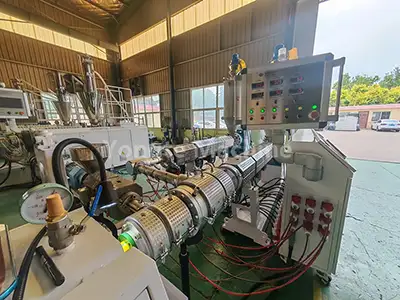

2. SJ75/33 PERT Rörextruder Utrustad med 55 kW Inovance energibesparande servomotor, som minskar strömförbrukningen med 15-20 % Direktdriven växellåda med hög transmissionseffektivitet, noll oljeläckage och enkelt underhåll Skruvtrumma smidd av 38CrMoALA legerat stål med precisionsnitreringsbehandling, slitstark och korrosionsbeständig

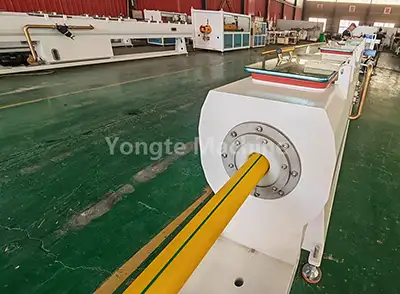

3. Markeringslinjeextruder (SJ25) Specialextruder för tillverkning av rörmarkeringslinjer Stöd en eller flera markeringslinjer, anpassningsbara enligt kundens krav Synkronhastighet med huvudextruder, tydlig och icke-blekande markering

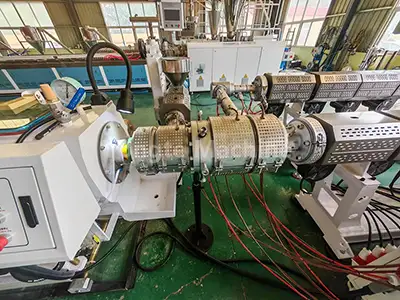

4. Specialiserad PE-rörform Korg/spiralstruktur munstyckshuvud, säkerställer enhetlig materialextrudering och stabil rörväggtjocklek Högprecisionsformbearbetning, släta inre och yttre ytor på rör Slitstarkt formmaterial, lätt att demontera och rengöra

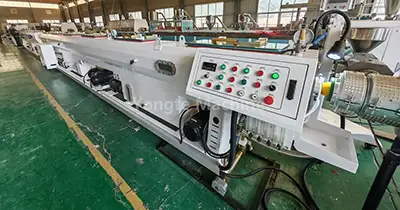

5. Vakuumkalibreringstank Livsmedelsklassad 304 rostfri kropp, korrosionsbeständig och lätt att rengöra 0,06-0,08MPa stabil vakuumadsorption, snabb och exakt dimensionskalibrering Vakuumkontrollsystem i flera zoner + effektiv kylning av vattencirkulationen, säkerställer rörets rundhet och dimensionsnoggrannhet Anpassa till höghastighetsproduktion, ingen deformation av rörämnen
6. Spraykyltank 9 m flerstegs spraykylningsteknik, vattentemperatur kontrollerad under 20 ℃ Snabb och enhetlig kylning av rör, vilket säkerställer stabila fysikaliska egenskaper hos HDPE-material 304 rostfritt stålstruktur, utmärkt hållbarhet och korrosionsbeständighet Avtagbara sprutmunstycken, lätta att underhålla och rengöra

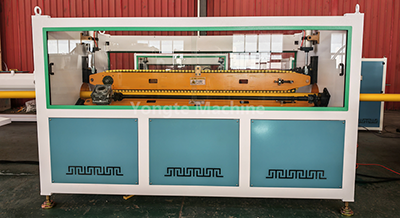

7. Dragmaskin 3-15m/min steglös frekvensomvandlingshastighetsreglering, stabil och jämn dragkraft Precision spänningskontrollsystem, förhindrar rördeformation och säkerställer konsekvent längd Slitstarka dragblock, halkfri och lång livslängd Synkrondrift med extruder och fräs, förverkligar länkad styrning

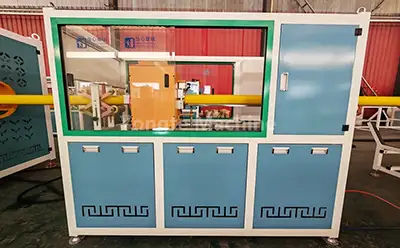

8. Planetskärare Automatisk spånfri kapning med fast längd, släta och gradfria rörändar Optimerad för små och medelstora HDPE-rör, hög skäreffektivitet ±1 mm hög skärprecision, minimerar materialspill Automatisk skärning med signalkoppling, inga manuella ingrepp

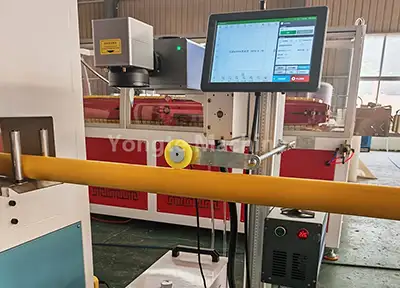

9. Laserutskriftsmaskin Icke-förbrukningsbar lasermärkningsteknik, låg driftskostnad Realtidsutskrift av produktspecifikationer, batchnummer, produktionsdatum och annan information Tydlig och reptålig märkning som uppfyller internationella produktmärkningsstandarder Automatisk hastighetsmatchning med produktionslinje, ingen saknad utskrift

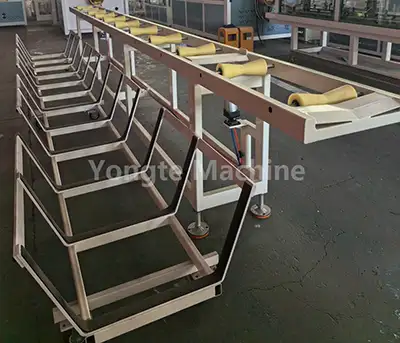

10. Automatiskt staplingsställ Automatisk ordnad stapling av färdiga HDPE-rör, vilket sparar arbetskostnader Justerbar staplingshöjd och lagerantal, anpassad till olika rörlängder och förvaringsbehov Stabil staplingsstruktur, förhindrar rörkollision och skador Utrustad med gränsskydd, säker och pålitlig drift

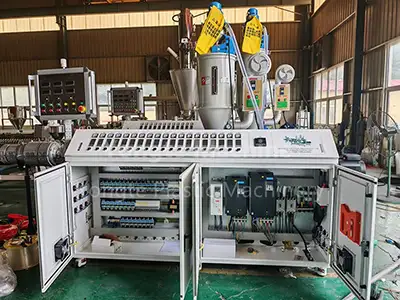

11. Elektriskt styrsystem Integrerade högpresterande komponenter: ABB frekvensomvandlare, Siemens kontaktorer, Omron temperaturregulatorer, Inovance servokontroller PLC-programmerat styrsystem, stöder hastighetssynkronisering och automatisk parameterjustering Användarvänligt gränssnitt för pekskärm, enkelt och lätt att lära sig, inga professionella färdigheter krävs Kompletta säkerhetsskyddsfunktioner: överspänning, överström, överhettning och nödstopp Centraliserat elstyrskåp, snygg ledning och enkelt underhåll

Kärnfördelarna med Yongte Extrusion Line

Robust och hållbar utrustningsstruktur

• Högkvalitativ vertikal direktdriven växellåda: hög transmissionseffektivitet, stark belastningskapacitet, noll oljeläckage, utmärkt värmeavledning
• Maskinbas tillverkad av kraftig solid stålplåt, bearbetad genom precisionsskärning och -slipning med CNC, exakta dimensioner och stabil drift
• Alla material/vattenkontaktdelar använder 304 rostfritt stål, förbättrad korrosionsbeständighet och hygien
• Skruv och cylinder gjorda av skräddarsydda slitstarka material, anpassade till HDPE-materialbearbetning, lång livslängd
• Epoxipulverlackering på hela maskinen, utmärkt rostbeständighet och färgstabilitet, lämplig för tuffa produktionsmiljöer

Högeffektiv och energibesparande konfiguration

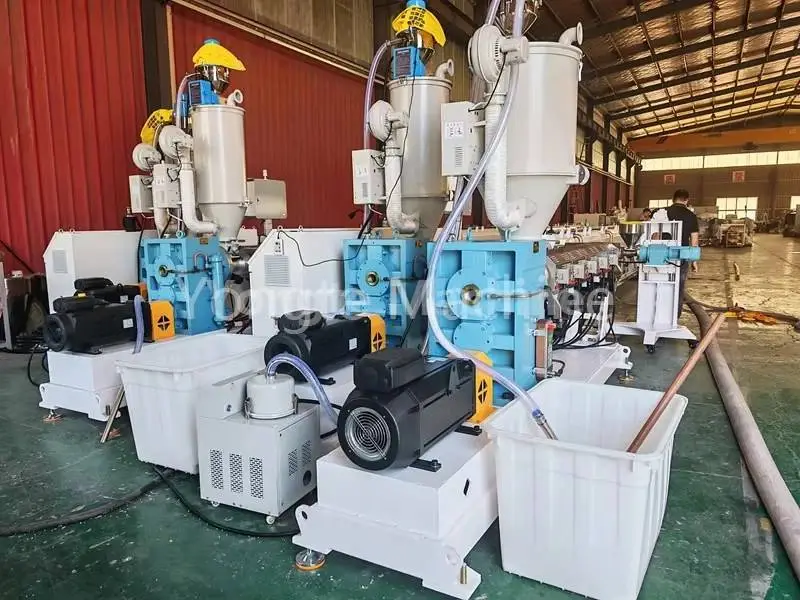

• Kända märke Inovance servomotor: minskar strömförbrukningen med 15-20%, exakt hastighet och vridmomentkontroll, snabb respons
• Infrarött värmeslingssystem: hög värmeeffektivitet, enhetlig temperatur, låg energiförlust
• Optimerad skruvdesign: förbättrad mjukningseffektivitet, reducerad materialuppehållstid, hög extruderingseffekt
• Frekvensomvandlingshastighetsreglering för alla huvudkomponenter, vilket ger energibesparande drift enligt produktionsbehov

Helautomatisk och intelligent drift

• Helautomatisk produktion i ett enda ställe: från råvarumatning till stapling av färdig produkt, ingen manuell drift krävs
• Avancerat PLC-kontrollsystem, som stöder automatisk parameterjustering och hastighetssynkronisering, lätt att använda
• Valfritt automatiskt materialblandnings- och doseringssystem, realiserar integrerad automatiserad produktionslinje
• Realtidsövervakning av produktionsparametrar, med onormal larmfunktion, vilket minskar produktionsfelfrekvensen
• Användarvänligt gränssnitt, enkel utbildning för operatörer, snabb på jobbet

Strikt kvalitetskontroll och testning före leverans

• Varje maskin genomgår noggrann prestandatestning i flera steg före leverans, vilket säkerställer optimal funktionalitet
• 72-timmars kontinuerlig belastningsdriftstest, verifierar stabil produktionsprestanda för hela linjen
• Kalibrering av strängsprutningsparameter och stresstest av nyckelkomponenter, vilket säkerställer högkvalitativ rörproduktion
• Strikt kvalitetskontroll av alla delar och komponenter, vilket avvisar okvalificerade produkter

Omfattande kundservice och garanti

📅 3-års garanti - Täcker alla kärnutrustningskomponenter, bekymmersfri drift under garantiperioden

🛠️ Livstids teknisk support - Permanent teknisk konsultation, professionell underhållsvägledning och felsökning på plats

🚛 Installation och utbildning på plats - Gratis installation och felsökning på plats, omfattande operatörsutbildning, anpassad bruksanvisning

🔧 Leverans av äkta reservdelar - Långsiktig leverans av originalreservdelar, snabb leverans och rimligt pris

📞 24/7 onlineservice - Professionellt försäljnings- och tekniskt team, svarar i tid på alla förfrågningar inom 1 timme

Framgångsrika fall

Yongte är dedikerad till att tillverka högkvalitativa, innovativa plaströrsmaskiner. Genom pågående optimering har Yongtes plasttillverkningsutrustning uppnått högt erkännande på både inhemska och internationella marknader. Välkommen att kontakta oss och köpa 20-110mm PERT Pipe Extrusion Machine!
