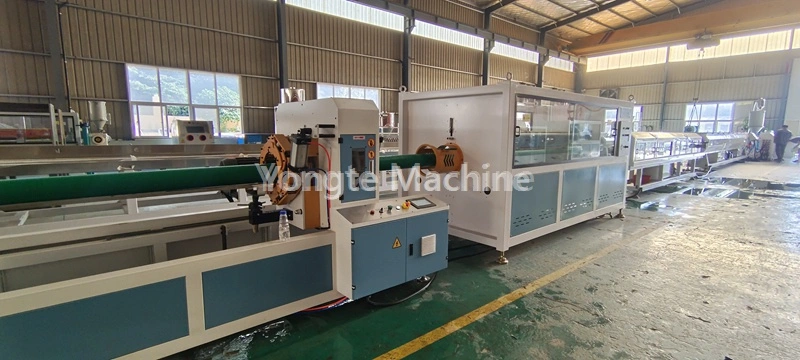

315-630 mm stor diameter PE-rörtillverkningsmaskin
Model:315-630mm
Yongte 315-630 mm PE-rörtillverkningsmaskin med stor diameter är en hög automatisk produktionslinje för att göra stora HDPE-rör med en kapacitet på 500 kg/h.
Yongtes 315-630 mm stora diameter PE Pipe Making Machine är ett helautomatiskt integrerat extruderingssystem speciellt utvecklat för PE80/PE100-råmaterial, som täcker råmaterialblandning, extrudering, formning, kylning, märkning, skärning och färdig stapling.
Denna kompletta rörtillverkningsmaskin uppfyller globala standarder för kommunal vattenförsörjning, gastransport, industriell dränering, jordbruksbevattning och tillverkning av kommunikationshylsor. Den har synkroniserad stabil drift, hög extruderingskapacitet på 350 kg/h och konsekvent rörytkvalitet, idealisk för medelstora och stora rörtillverkare som expanderar inhemska och utländska marknadsandelar.
Processflöde
PE-harts + färgförråd → blandning → vakuummatning → torkning → extrudermjukning (180-210 ℃) → formformning → vakuumkalibrering → flerstegs spraykylning → laserutskrift → dragkraft → skärning med fast längd → stapling av färdig produkt
Produktparameter
| Teknisk | Parameter | Anmärkningar |
| Råvara | HDPE | Den kan använda nytt material eller högkvalitativt återvunnet material |
| Rördiameter | 315-630 mm | Anpassad storlek för 315-630 mm |
| Extruder modell | SJ120/36 | Diameter 120mm, L/D-förhållande 36:1 |
| Extruderingskapacitet | 500 kg/h | Små variationer i råvaruformuleringar och processparametrar |
| Huvudmotoreffekt | 160kW | Innovativ servomotor |
| Produktionslinjehastighet | 0-3m/min | Frekvensjusterbar |
| Total installerad effekt | Cirka 250 kW | inklusive hjälputrustning och värmekraft |
| Energiförbrukning | Cirka 130 kW | Faktisk strömförbrukning vid stabil produktion |
| Kylsystem | 9m vakuumformning + 9m spraykylning | Se till att PE-rören är väl formade och helt kylda |
| Skärprecision | ±1 mm | Felkontroll av spånfri skärning med konstant längd |
| arbetsspänning | 380V/50Hz (trefas) | Kan anpassas efter kundens önskemål |
| Enhetens totala längd | Cirka 36 meter |
|
Produktdetaljer
| 1. Materialmatning och torkning: | Polyetenmaterialet transporteras automatiskt till extruderns torkbehållare med hjälp av en vakuummatare, där fukt elimineras för att hålla materialets fukthalt under 0,1 % och därigenom säkerställa produktens kvalitet. |
|

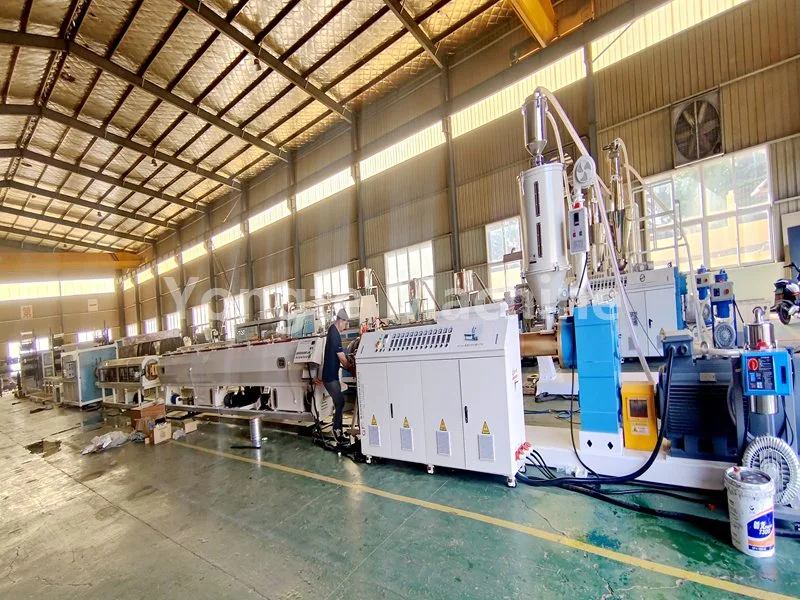

| 2. PE-rörextruder: | Systemet är utrustat med en SJ120/36 högeffektiv enskruvsextruder, som innehåller en 90KW energibesparande servomotor (vilket resulterar i cirka 20 % minskning av strömförbrukningen), en direktdriven växellåda (säkerställer hög överföringseffektivitet och förenklat underhåll), en slitstark och korrosionsbeständig och korrosionsbeständig från 3-stålstål och AL8. precisionsnitrerad), ett effektivt infrarött värmeslingasystem och ett automatiskt temperaturkontrollsystem (med Omrons högprecisionstemperaturregulator). Dessa sofistikerade komponenter säkerställer tillsammans stabil materialsmältning, enhetligt extruderingstryck och konsekvent produktkvalitet genom hela produktionsprocessen. |
|
| 3. Markeringslinjeextruder: | SJ35-extrudern används för att trycka märkningslinjer på PE-rör. Den kan producera antingen en enda märkningslinje eller flera märkningslinjer, beroende på kundens specifikationer. |
|
| 4. Specialiserad PE-rörform: | Formen är utrustad med en korg eller spiralformad formhuvud för att säkerställa enhetlig extrudering av materialet. |
|
| 5. Vakuumkalibreringstank: | Extruderade rörämnen kalibreras snabbt via vakuumadsorption (0,06–0,08 MPa) för strikt dimensionsnoggrannhet. Livsmedelsgodkänd tank i rostfritt stål med vakuumkontroll i flera zoner och kylning av vattencirkulation säkerställer konsekvent rundhet, slät yta och snäva toleranser under höghastighetsproduktion. |
|
| 6. Spraykyltank: | Använder flerstegs spraykylning för att hålla vattnet under 20°C för snabb, jämn rörkylning. Konstruktionen i rostfritt stål säkerställer korrosionsbeständighet och långvarig stabilitet. |
|
| 7. Dragmaskin: | Drar PE-rör stadigt för jämn längd och stabil produktion. Precisionskontroll upprätthåller konsekvent spänning, förhindrar deformation och säkerställer dimensionell noggrannhet. |
|
| 8. Planetskärare: | Kuttern möjliggör automatisk skärning med fast längd, spånfri kapning med släta, gradfria kanter, speciellt optimerade för PE-rör med liten till medeldiameter. Dess precisionsskärningsmekanism säkerställer konsekvent längdnoggrannhet och minimerar materialspill under produktionen. |
|
| 9. Laserutskriftsmaskin: | Maskinen visar produktspecifikationer och batchinformation i realtid med hjälp av laserteknik, utan att förbrukningsmaterial krävs. |
|
| 10. Staplingsställ: | Staplar automatiskt färdiga rör ordnat, med justerbar höjd/lager för olika längder/förvaringsbehov. Stabil ram + halkfri design säkerställer stabil stapling och enkel hantering, vilket optimerar lagringseffektiviteten. |
|
| 11. Elektriskt styrsystem: | Våra elektriska komponenter använder internationellt kända högkvalitativa varumärken, inklusive ABB frekvensomriktare, Siemens/Schneider kontaktorer, Omron temperaturregulatorer, Siemens PLC styrsystem och Innovance servomotorer. |
|
Produktapplikation
1. HDPE (polyeten)-rör är globalt erkända som högpresterande vätsketransportlösningar, kända för sina
(1) branschledande korrosionsbeständighet (ogenomtränglig för kemikalier, syror och alkalier)
(2) läckagesäkra värmesmälta fogar (eliminerar risken för läckage)
(3) miljövänlig, giftfri sammansättning (överensstämmer med ISO 14001 och livsmedelsstandarder)
(4) förlängd livslängd (certifierad att hålla i 50 år under normala driftsförhållanden)
2. Deras mångsidighet gör dem till ett föredraget val inom olika sektorer:
(1) vattenförsörjningsnät för bostäder/kommersiella
(2) kommunala avlopps- och avloppssystem för regnvatten
(3) storskaliga jordbruksbevattningsprojekt
(4) industriella tillämpningar för transport av kemikalier, slurry och tryckluft.
Yongte Machine Advantages - humaniserad mekanisk design och hållbar kvalitet
Genom årtionden av obeveklig innovation och ett orubbligt engagemang för excellens, insisterar vårt företag på att använda höghållfasta, nötningsbeständiga material vid tillverkningen av våra plaströrsmaskineri. Dessa mekanismer utsätts för noggranna smidesprocesser och omfattande, strikta kvalitetsbedömningar för att garantera deras motståndskraft mot slitage i samband med frekvent drift och korrosiva effekter av svåra miljöförhållanden.
1. Energibesparande servodrivsystem
Utrustad med servomotor av märket Inovance, uppnå 15–20 % energibesparing jämfört med traditionell asynkronmotor; exakt vridmoment & hastighetskontroll, lågt ljud och vibrationer, lång livslängd och låg underhållskostnad.
2. 30 % lägre arbetskostnad via full automation
Helautomatisk matning, intelligent temperaturkontroll, automatisk skärning och stapling med fast längd realiserar obemannad kärnproduktion. Integrerad PLC central styrning hanterar alla produktionsparametrar, förenklar driftprocessen och minskar arbetsinsatsen i hög grad.
3. Kraftig slitstark stålram
Maskinbasen antar solid stålplåt CNC-skärning och polering, rams livslängd över 20 år. Alla material- och vattenkontaktdelar använder 304 rostfritt stål för att undvika rost och korrosion.
4. Ultra slitstark skruv och fat
Använd förstklassig bimetallskruv och SKD-belagd cylinder, livslängd 1,5–2 gånger längre än konventionella 38CrMoAlA-legerade stålskruvcylinder, minska kostnaden för utbyte av reservdelar för kunderna.
5. Standard internationella elektriska komponenter
Alla elektriska delar antar världsberömda märken, snyggt ordnade ledningar med tydliga märken. Hela elskåpet klarade strikta säkerhetstest, överensstämmer med EN60204-1 & EMC EN61000 seriestandarder.
6. Komplettera testet före leverans och utlandsservice
Alla maskiner genomgår ett fullständigt körtest innan leverans för att garantera stabil produktion och perfekt rörkvalitet. Professionellt ingenjörsteam tillhandahåller installation, driftsättning och utbildning av arbetare på plats över hela världen.
Framgångsrika fall
Yongte är dedikerad till att tillverka högkvalitativa, banbrytande, innovativa plaströrsmaskiner. Dessa maskiner integrerar avancerad materialvetenskap, precisionsteknik och intelligenta styrsystem för att leverera lösningar som överträffar industristandarder. Genom pågående FoU-driven optimering av kärnkomponenter, (såsom skruvextrudrar och kalibreringsenheter, och produktionsprocesser, har Yongtes 315-630 mm PE-rörtillverkningsmaskin uppnått högt erkännande på både inhemska och internationella marknader. Installationer sträcker sig över Asien, Europa och Amerika, och kundnöjdheten är hög.
